JMDM-COM24MR串口控制器說明書
一、 產品簡介

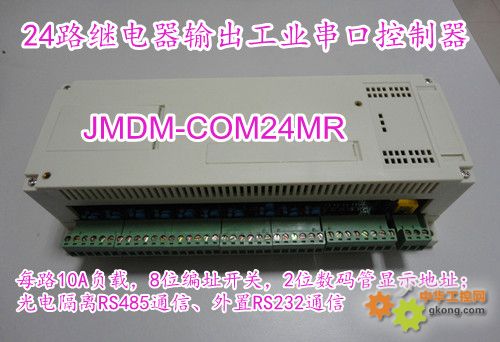

JMDM-COM24MR 是深圳市精敏數字機器有限公司自主研發的一款具有高可靠穩定性的工業單片機數字量串口控制器，繼電器（MR）輸出，側重于24路10A大負載控制，如燈光、發熱絲、電源開關等大功率器件等；并帶有撥碼開關和數碼管顯示，來控制和顯示輸出模式。產品具有專業的工業級高可靠防雷擊抗強電磁高頻干擾電路設計、電路布局緊湊而合理、散熱良好、多采用貼片式芯片及元器件，產品程序保密性高、工業品質可靠、性能穩定，可勝任各種電磁干擾大、環境惡劣的工業現場，如引弧電流、焊接電流、變頻器等工作場合均可穩定使用。
二、 性能參數
1、工作電源：主電源：直流12V或24V，外圍驅動電源：DC24V或DC12V。
2、主控制芯片：8位高性能單片機。
3、程序存儲空間：32K (若有特定需要，可用64K)。
4、數據存儲空間：16K (若有特定需要，可用32K)，保存數據，斷電數據不丟失。
5、系統穩定性：采用啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，死機自啟動時間在1ms之內。
6、2種通信方式（接口）可選： 1個RS485接口、1個外置RS232接口、可通過短路帽選擇。
1）1個外置RS232接口，可直接與電腦或文本顯示器等外設通信，在線下載程序。
2）1個RS485接口，帶光耦和電源隔離，抗15KV靜電沖擊和雷擊，并設計為2組輸出，便于用戶接線。
7、控制器工作狀態指示：控制器通電時，1個LED燈閃爍代表單片機控制器工作正常。
8、8個撥動開關：默認直接硬件編址實現256個地址位的編碼，方便多臺控制器組網構成大型通信系統；也可根據程序需要，編程設定程序狀態或程序參數；根據客戶需求，控制器也可定制為軟件編址。
9、編址和地址顯示：撥碼開關硬件編址，數碼管顯示所編地址。
10、工業外殼，防塵美觀，一體化緊湊型設計，安裝方便：導軌或螺孔安裝。
11、外形尺寸：外殼：長寬高為: 146mm×90mm×40mm；內部控制板：長寬高：245mm×102mm×40mm。
三、 使用說明
3.1硬件接線說明
1、JMDM-COM24MR均采用直流12V或24V供電。
2、注意嚴格按照產品說明書后面所附的接線圖接好外部數字量輸入部分、外部數字量輸出部分、控制器、電源之間的連接；電源接線更要嚴格、仔細檢查確認無誤后再接，否則將燒壞控制器或外部輸出等設備；
3、JMDM-COM24MR輸出采用0~220V交直流均可，取決于負載設備的工作電壓，即控制器的繼電器輸出端外接電壓應注意要與相應的外部輸入輸出器件相匹配。
3.2工作模式
使用說明：
1、控制器出廠時已下載了串口監控的底層程序，若需要以上位機串口監控模式工作，則直接應用本公司的范例軟件、或通信協議進行測試、二次開發上位機程序即可，請不要下載獨立控制模式的范例程序，以免抹去了上位機串口監控的底層程序。
2、若需要獨立控制模式工作，則參照下述的獨立控制模式步驟使用即可，可在此基礎上自行開發獨立控制模式或串口監控模式的單片機程序、上位機程序。
3.2.1獨立控制模式：
1、打開隨產品附送的電子版技術資料：產品資料、編程軟件、下載軟件，閱覽一遍技術資料；
2、根據說明書所附接線圖連接好電腦和控制器之間的串口通信線；
3、安裝隨產品附送的Keil C編程軟件；
4、在KEIL C軟件中打開C51范例程序學習，參考范例程序，使用輸入輸出庫函數、自行編寫單片機C語言程序；
5、編譯程序并下載：程序編譯通過后，使用STC-ISP下載軟件下載到控制器；
6、接線：仔細檢查無誤后，連接好控制器的電源；接好外圍輸入輸出信號，即可獨立實現輸入輸出的邏輯、時序控制。
3.2.2串口監控（RS232或RS485）模式：
1、打開隨產品附送的電子版技術資料，閱覽一遍技術資料；
2、根據說明書所附接線圖連接好控制器和設備之間的接線、電腦和控制器之間的串口（RS232或RS485接口）通信線；
3、仔細檢查無誤后，連接好控制器的電源；
4、安裝范例串口監控軟件：直接雙擊support文件夾下的.exe文件或者雙擊setup.exe安裝；
5、使用精敏串口監控軟件測試基本功能：在監控界面，先選擇好對應的串口號、要操作的控制器號，然后可以監控24路輸出狀態變化；
6、客戶二次開發：客戶可根據通信協議和范例VB源碼，自行二次開發集成到第3方系統軟件中；或者使用通用的串口調試助手軟件，根據通信協議發送串口指令給控制器；
7、控制器的地址可用撥碼開關人為進行設置，設置的地址用數碼管加以顯示。直觀明了。
8、通信距離：
RS232方式串口控制范圍為10米之內，電腦與控制器之間是一對一關系；
RS485方式串口控制最大通信距離是1.5千米，電腦與控制器之間是一對多的關系，一臺電腦最多可控制255個控制器，每個控制器可以設定不同的地址。
3.3串口通信協議
3.3.1通信技術參數：
波特率：9600；奇偶校驗：無；數據位：8位；停止位：1位。
3.3.2通信協議
通過串口調試助手即可進行測試以下通信協議：從電腦發送串口指令到控制器、顯示控制器返回的指令。
（一）、電腦發送到控制器：
1、控制器地址設定：OA(00)E 括號內的2位數字為控制器地址，通常取值范圍：00~99，也可特別定制程序后，可設定更大。
2、第N路輸出 關閉指令：O (00,N,0)E 開啟指令：O (00,N,1)E
說明：
1）括號內00為控制器的地址位，當只控制1臺控制器時，地址位為00；下同，不再贅述。
2）N值為01~24；
3）舉例：串口控制1臺控制器的第1路輸出
關指令格式為：O (00,01,0)E 開指令格式為：O (00,01,1)E；
3、所有輸出全關或全開： 總關：O (00,00,0)E 總開：O (00,00,1)E；
4、讀取輸出點狀態命令格式及功能含義：
O(00,40,1)E 命令控制器返回第1路~第8路數據；
O(00,41,1)E 命令控制器返回第9路~第16路數據；
O(00,42,1)E 命令控制器返回第17路~第24路數據。
（二）、控制器把輸出點狀態發送到電腦：
OA(00,00000000)E 后面8個數字對應第1路~第8路輸出點的輸出狀態：0為沒有輸出，1為有輸出。
OB(00,00000000)E 后面8個數字對應第9路~第16路輸出點的輸出狀態：0為沒有輸出，1為有輸出。
OC(00,00000000)E 后面8個數字對應第17路~第24路輸出點的輸出狀態：0為沒有輸出，1為有輸出。
四、 用途
1、可控制各種交流或直流的執行器件如氣缸、電磁閥、繼電器、加熱絲、普通電動機、電燈炮、LED燈串、普通電機等輸出負載的通、斷；
2、可實現弱電控制強電負載通斷；
3、可串口遠程實時狀態監測和控制電廠、自動花車間等生產現場、遠端機房等設備、燈光、電源、音頻、視頻、電子門禁的開和關，省卻人工操作之勞苦、節約人力成本；
4、可用于集中控制樓宇、廣告、球館等行業的沙盤燈、照明舞臺燈光、音響等多媒體設備、智能控制家電開關等。
5、可用于計算機控制各種外圍設備開關；
6、用于各種集散型控制系統、遠程IO模塊、遠程控制系統；
7、可用于各種沙盤、建筑、橋梁等模型的控制。
8、可用于機械控制、輸出的邏輯時序控制，其功能、可擴展性、性價比均優于24點的PLC；
9、用電腦串口控制，輕松實現：遠程、集中實時狀態監測和控制強電、多路燈光、電源、音頻或視頻開關、門禁開關等數字量信號的通斷；串口采集、顯示、回讀各種開關信號狀態；
五、 發貨信息
1、發貨清單：控制器、編程下載線(附送)、電子版產品資料。
獨立控制電子版產品資料：KEILC軟件及教程、STC-ISP下載軟件、產品資料（范例程序、說明書及接線圖）。
串口控制電子版產品資料：產品資料（精敏串口監控軟件、通信協議、說明書及接線圖）、上位機VB源碼（二次開發需要用到者可索取）。
2、發貨方式：快遞，包裝標準：防靜電防震紙箱。
六、 售后服務
1、保修：自產品售出之日起，硬件正常使用下出現故障，保修一年，保修期后只收取維修成本費用；
2、技術支持：提供電話、網絡在線技術支持。
