一、功能簡介
(1)JMDM-PLC8DI4DOMR 是深圳市精敏數字機器有限公司自主研發的一款工業級高性能小型可編程邏輯控制器。適合12路以下數字量控制工業場合對小型PLC 的需求，直接用三菱梯形圖軟件GX編程，有斷電保持和在線監視功能，具有防雷擊、抗強電磁干擾、穩定可靠、性價比高、使用簡便的特點，可代替國外品牌PLC 用于12個點以內的各種控制場合，應用中相當于三菱FX1N；可靈活應用在各種工業自動控制場合，如冶金、化工、塑料、印刷、輕紡、食品、包裝等行業中的生產機械、工業流水線、各種機床的工業控制設備中。
(2)編程軟件兼容日本三菱GX Developer梯形圖軟件,在應用中等同于三菱的FX1N(C)；
(3)工作電源：帶有防雷擊保護電路。可在DC12V或DC24V下正常工作。工作電源交直流通用（AC9V或AC18V也可以工作）。工作電壓取決于板子上的繼電器線圈要求。
(4)該P(yáng)LC板有12路光電隔離I/0輸入輸出，其中輸入8路，4路繼電器輸出；
(5)本機采用高性能進口工業級芯片設計，可適應高電磁干擾的工業環境(250A 放電焊接場合正常工作。
(6)高速運算，基本指令每步0.5uS；
(7)通信接口有RS232(抗15千伏靜電沖擊)；
(8)程序寄存器達8000步；
內部繼電器總計有1536點，帶有特殊功能繼電器和保持用繼電。定時器256點。計數器200點。數據寄存器256點。編程語言采用梯形圖。采用循環掃描工作方式。
(9)外殼采用螺釘固定或?qū)к壈惭b，一體化緊湊型設計。外殼尺寸，長×寬×高為：115mm×100mm×30mm；內部控制板尺寸， 長×寬×高為：92mm×86mm×28mm；
(10)采用了看門狗電路及輸入輸出全光電隔離及嚴格的高頻濾除特性，使系統穩定可靠工作。
(11)可以在線監控，方便調試程序和故障診斷。
二、使用說明
(1)編程軟件：使用隨產品附送的三菱GX Developer，選用的PLC型號為：FX1N(C)；
(2)工作電源：帶有防雷擊保護電路；混合型輸出需要單一24V（1A）直流電電源或雙9V（1A）交流電供電，4路全繼電器輸出需要24V 或12V，交直流通用。
(3)指示燈：二個，電源指示燈、運行指示燈；
(4)控制板有一撥動開關，撥動開關打下去（ON 狀態）時為編程狀態，此時運行指示燈點不閃動，打上去時（OFF 狀態）為運行狀態，此時運行指示燈間隔500ms閃爍；
(5)輸入輸出說明：8路全光電隔離數字量輸入，輸入為NPN型，低電平有效；4路繼電器輸出為繼電器常開輸出形式，最大工作電流8A，最大工作電壓220V，繼電器有12V 和24V 之分，決定了控制器的工作電源，繼電器壽命20萬次～40萬次。
(6)可以在線監控，方便調試程序和故障診斷；
(7)容易安裝，使用便利的固定孔安裝。一體化緊湊型設計
(8)控制器下載程序時要選擇范圍設定，比如0～2000 步；最多不超過8000 步。
(9)程序末尾要以 END 語句結束。
三、 用途
(1)可用于各種12點以內的控制系統，可控制氣缸，電磁閥，繼電器，可外接光電式，電容式，電感式，霍爾式等各種傳感器；
(2)可用于替代國外品牌的12點以內的PLC用于各種控制場合（如各種機器控制），性價比更高；
(3)可用于PLC 的學習和試驗。
四、PLC硬件資源
(1)總計最多可以達到12點，輸入輸出配置如下：
輸入點：8點 X000—X007；輸出點：4點 Y000—Y003
五、機種構成和產品規格

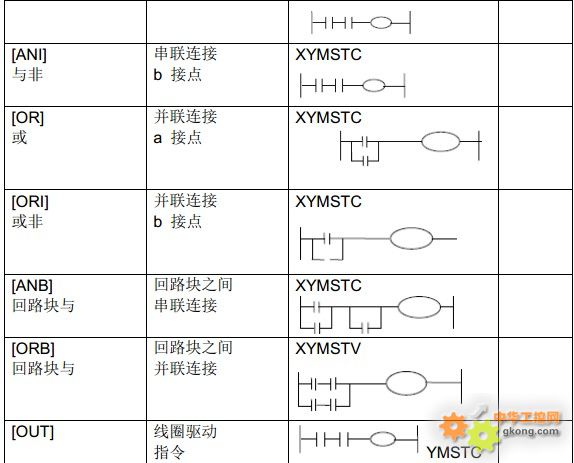

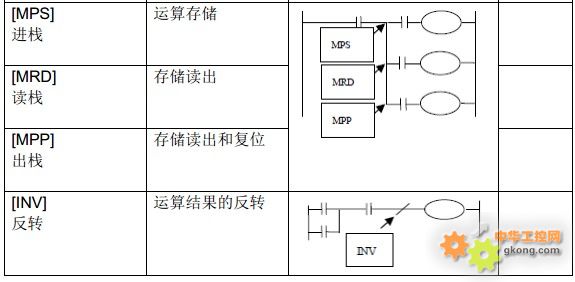

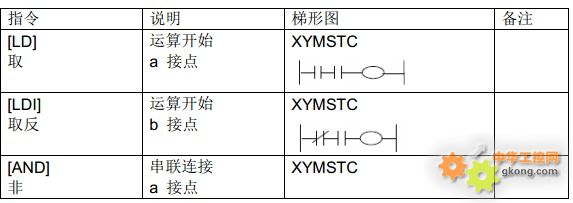

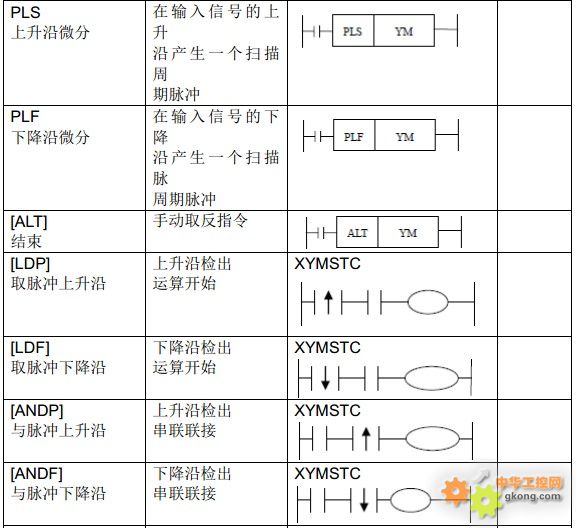

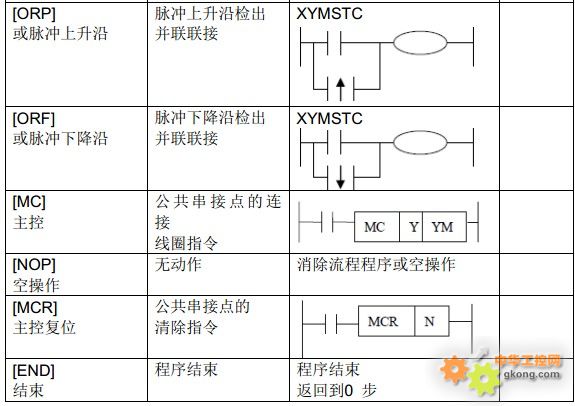

六、JMDM-PLC8DI4DOMR基本指令說明
七、 JMDM-PLC8DI4DOMR應用指令說明
序號 指令 說明
1 ALT 交替輸出
2 MOV 傳送
3 ZRST 批量復位
4 INC BIN 加1
5 DEC BIN 減1
6 ADD BIN 加法
7 DADD 16 為加法
8 SUB BIN 減法
9 DSUB 16 位減法
10 CMP 比較
11 MUL BIN 乘法
12 DMUL 16 位乘法
13 DIV BIN 除法
14 DDIV 16 位除法
15 DHSCS 16 位比較置位
16 PLSY 脈沖輸出
17 ZRN 原點回歸
18 LD= (S1)=(S2)
19 LD> (S1)>(S2)
20 LD< (S1)<(S2)
21 LD<= (S1)<=(S2)
22 LD>= (S1)>=(S2)
23 LD<> (S1)≠(S2)
24 AND= (S1)=(S2)
25 AND> (S1)>(S2)
26 AND< (S1)<(S2)
27 AND<= (S1)<=(S2)
28 AND>= (S1)>=(S2)
28 AND<> (S1)≠(S2)
28 OR= (S1)=(S2)
28 OR> (S1)>(S2)
28 OR< (S1)<(S2)
29 OR<= (S1)<=(S2)
30 OR>= (S1)>=(S2)
31 OR<> (S1)≠(S2)
32 SFTR 位右移
33 SFTL 位坐移
34 TCMP 時鐘數據比較
35 TZCP 時鐘數據比較 區間比較
36 TRD 時鐘數據讀出
37 TWR 時鐘數據寫入
38 HOUR 計時儀
39 ZCP 區間比較
八、發貨事項
1、發貨清單：JMDM-PLC8DI4DOMR控制器、編程下載線(附送)、電子版資料（包括編程軟件、應用范例、編程手冊）、說明書；發貨方式：快遞。
2、發貨方式：快遞，包裝標準：防靜電防震紙箱。
九、售后服務
1、保修：自產品售出之日起，硬件正常使用下出現故障，保修一年，保修期后只收取維修成本費用；維修方式：送修。
2、技術支持：提供電話、網絡在線技術支持。
十、聯系方式
更多產品詳細資料，歡迎垂詢：
聯系人：李衛紅；
電話：0755-29769287；13427969290 ；
傳真：0755-29355820；阿里旺旺：ahappybear
郵箱：jingmingk@163.com
QQ：jmdm005@qq.com（1295145247）；jmdm008@qq.com(1798993738)；
深圳市精敏數字機器有限公司 網址：www.jingmindm.com
中華工控網上店：http://m.sharifulalam.com/comm/userdetail.asp?id=66456
淘寶網店鋪：http://jmdm.taobao.com/
公司地址：深圳市寶安區寶安大道上西鄉三圍路段奮達科技創意園C棟5樓
