三相電缺相遠程短信報警遙控器
(型號：QLT-70DL)

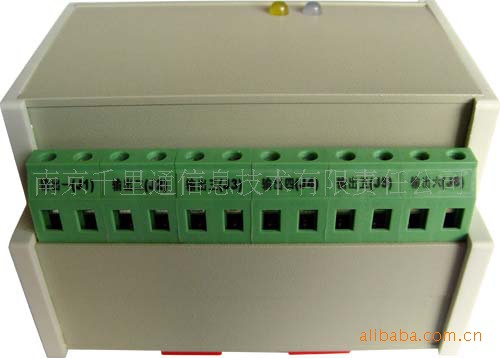

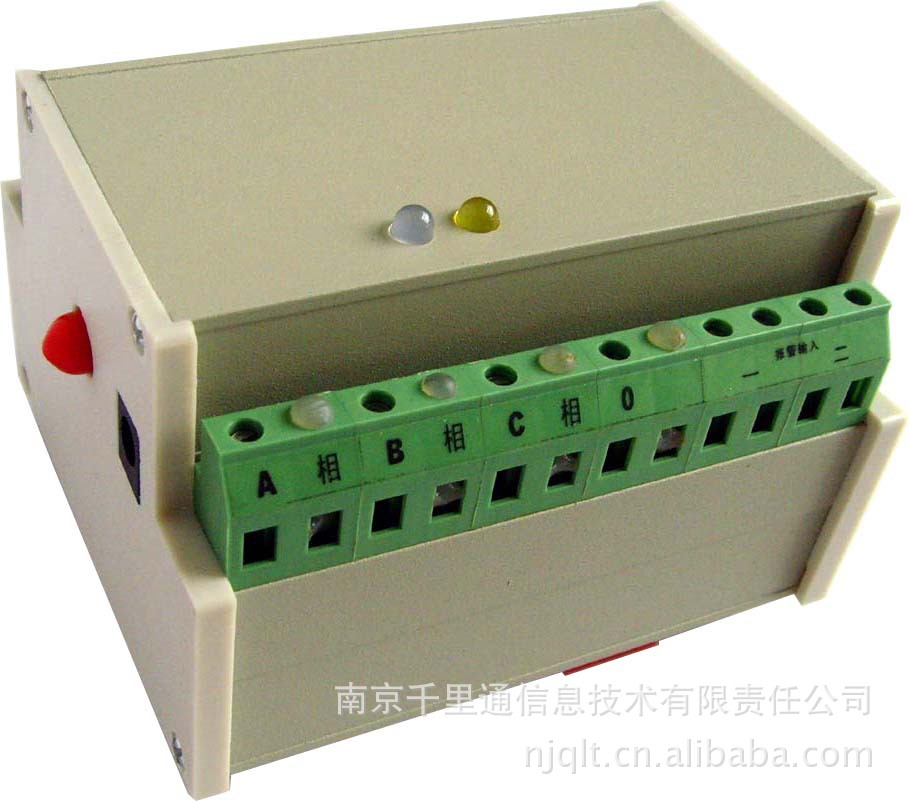

QLT70-DL型三相電缺相遠程短信報警遙控主機
一、產品特點
1、產品采用工業級模塊、工業化設計、DIN導槽便于直接安裝在電氣箱內
2、全中文短信操控，簡單易用
3、內置鋰電池，支持停電后的正常運行
二、產品介紹
1、 功能表述
本設備可以對三相四線進行實時監控，三相交流電中的任何一路相線斷電時，GSM報警主機均會立即通過中國移動或聯通的GSM移動通信網絡，向六部手機發送報警短信；通過手機短信（SMS）可以對本設備的六路繼電器進行遠程遙控，以實現遠程短信遙控開關電器設備的功能；本設備有兩路有線開關量報警輸入，可以起到防盜報警作用；同時具有短信單次定時自動控制開關和每日定時自動控制開關功能。
1.1 缺相報警
本設備對三相四線進行實時監控，三相交流電中的任何一路相線斷電時，本設備均會立即通過中國移動或聯通的GSM移動通信網絡，向六部預設手機發送報警短信（出廠默認：A相缺相報警、B相缺相報警、C相缺相報警,用戶可以根據自己需要進行修改）。
1.2 多路遙控
本設備內置6路繼電器（220V/10A），通過中文短信可以遙控這些繼電器通斷輸出，既可以單路遙控，也可以用一條命令遙控所有繼電器打開或關閉。6路繼電器的輸出方式出廠時默認為開關方式，也就是遙控打開就始終保持打開，遙控關閉就始終保持關閉，即使本設備斷電后再次來電，仍舊保持原來狀態。用戶也可以設置為延時方式，即打開后延時一定時間（1-65536秒）自動關閉。
1.3 手機遙控
可以有12個被授權手機對本設備進行遙控。遙控方式：短信遙控、撥號遙控。
短信遙控：被授權手機向本設備發送短信指令“打開第一路”或“關閉第一路”（出廠默認設置）就可以打開第一路繼電器或關閉第一路繼電器。用戶可以根據自己的需要通過電腦修改遙控指令。
撥號遙控：用授權電話（固定電話）撥打本設備，聽到4～5聲回鈴音以后，本設備能自動接通，接通后，在電話鍵盤上按“1*”第一路繼電器應吸合，按“2*”第二路繼電器吸合，……按“8*”第8路繼電器吸合；按“1#”第一路繼電器關閉……按“8#”第8路繼電器關閉；按9*打開所有繼電器，8#關閉所有繼電器。
1.4 短信定時遙控
6路繼電器的短信遙控指令在發送時前面可以帶上時間參數，就可以實現約定時間打開或關閉某路繼電器。
1.5 自動復位
使用設置軟件可以將輸出方式設置成單穩態方式，也就是打開某路繼電器后，自動延時幾秒后再自動關閉，這可以用于一些設備的自動遠程復位，以及動力設備遙控打開工作一段時間后自動關閉，非常實用。
1.6 狀態查詢
在發出短信遙控指令后加上一個“？”就能遙控本設備的同時，讓本設備自動回復一條控制結果狀態短信；在發送帶時間參數的遙控指令時，也可以在句末帶上一個“？”，讓本設備收到指令后返回一個確認短信。
2、 接線說明
\

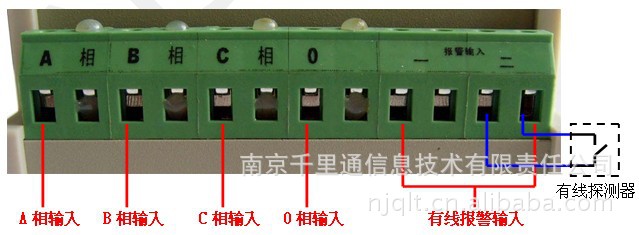

報警輸入接線圖

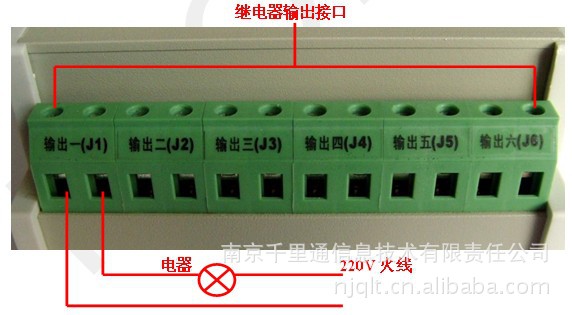

遙控輸出端接線圖
說明：“輸出一”、“輸出二”…“輸出六”分別對應設置軟件中的J1、J2…J6
注意
控制輸出端口相等與開關，切勿將交流電的火線和零線接在兩個端口上！
2.1 報警輸入
A相、B相、C相、0線分別接三相四線380V電力線的A、B、C、0，缺相時觸發報警，報警內容分別對應報警設置軟件中“報警設置二”的11管腳、“報警設置一”的12管腳、“報警設置二”的14管腳;報警輸入一、二分別對應報警設置軟件中“報警設置二”的15管腳和16管腳。

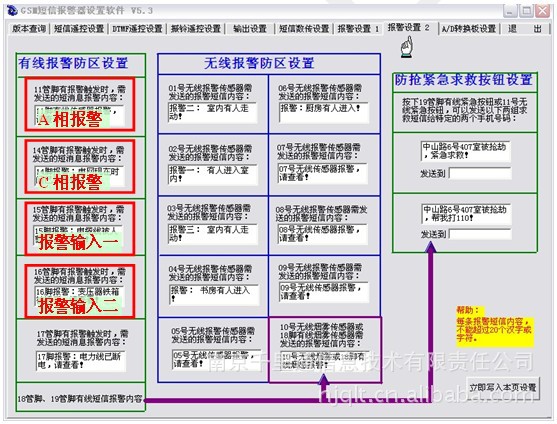

設置缺相、有線報警信息
2.2 遙控輸出
“輸出一(J1)”對應設置軟件中“短信遙控設置”項的“第一路繼電器打開”和“第一路繼電器關閉”，“輸出二（J2）”對應設置軟件中“短信遙控設置”項的“第二路繼電器打開”和“第二路繼電器關閉”。出廠默認設置為“打開第一路”、“關閉第一路”和“打開第二路”、“關閉第二路”，用戶可以自行改動，發送的遙控短信隨之對應。

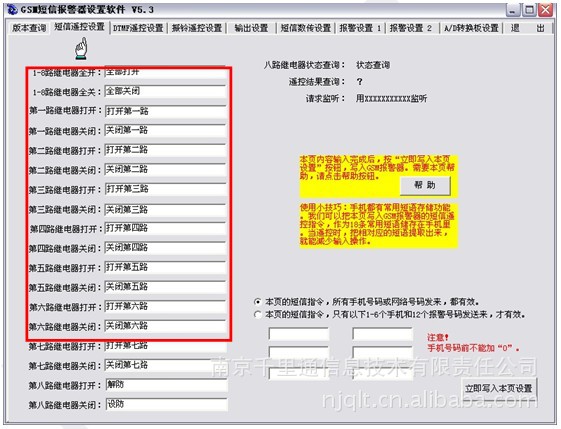

設置短信遙控
3、 使用中注意事項
3.1 選擇手機信號好的地方安防報警主機，建議用戶使用手機上的網絡信號指示功能檢查安防位置的信號強弱，如果信號不好或?qū)⒈驹O(shè)備放置在金屬箱殼，可以使用外接天線。
3.2 由于本報警控制器采用接線端子方式，接線時一定要注意接線的順序和正負極。
3.3 使用新購的SIM卡時，請先放在手機中向其他電話撥號，激活此卡。
3.4 使用過程中要經常檢查SIM卡中的余額，以免耽誤報警。

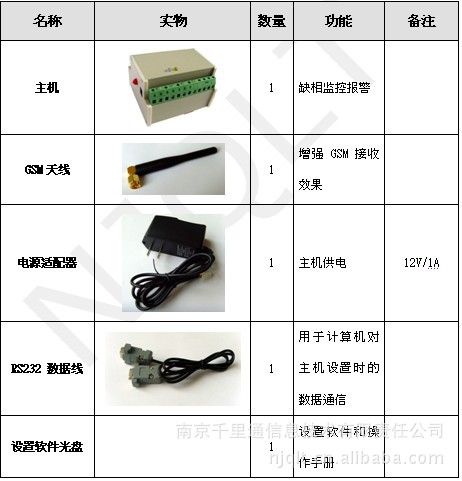

三、產品配置
主機內置鋰電池
