一、技術參數
1、主電源：9V 交流電(或12V 直流電) ，1A 即可；
2、主控制芯片：8位高性能單片機（STC89C58RD+）；
3、存儲空間：32K 程序 (若有特定需要可用64K存儲空間的芯片)；
4、內部數據存儲空間：16K (若有特定需要可用32K存儲空間的芯片)，
5、輸入：
2路水位信號輸入（高水位、低水位）；
2路出水控制按鍵輸入（出水1、出水2）；
2路出水暫停按鍵輸入（暫停1、暫停2）；
1個四線制12V 供電的投幣器輸入接口；
1個三線制12V 供電的脈沖流量計輸入接口；
1路標準的RS232串行通信接口（抗15KV 靜電沖擊），供參數設置和刷卡通訊；
1個拔動開關，用來進行“設置”、“運行”狀態切換，開關打上時為“運行”，打下時為“設置”；
6、輸出信號：6路繼電器負載控制輸出，包含了1路造水控制、2路出水控制、1路自動沖洗控制、1 路
自動臭氧殺菌控制和1路夜景燈自動開關控制；所有控制信號均為板上電源提供，無需另行接線，輸出控
制時只要選擇好要控制的信號，通過繼電器來完成開、關動作既可，使得操作零活、外圍接線簡單；

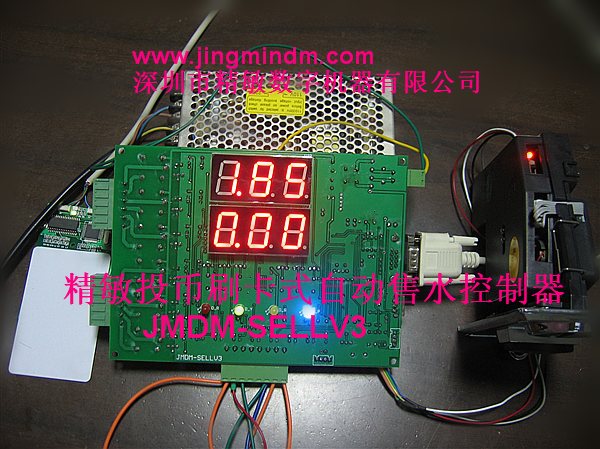

7、6個8段數碼管顯示，分別顯示金額和對應的出水量；
8、4 個LED設備運行狀態顯示燈：紅色表示停售，綠色表示正常，黃色表示正在造水，藍色表示水滿；
9、1路蜂嗚器輸出，投幣、刷卡有效時，短嗚提示有效，卡上金額不足時，間斷報警提示；
10、控制器內置系統電鐘，可方便控制各輸出狀態的定時開關；
11、采用光電隔離和啟用外部硬件看門狗電路及嚴格的高頻濾除特性，使系統工作穩定可靠，無死機現象；
12、安裝尺寸： 長×寬為： 170mm×124mm；
二、規格
1、工作溫度：-10~+65°C； 2、儲存溫度：-20~+80°C ；
3、濕度：5~95% 無凝結； 4、功耗(無外部設備): +12V@ 0.3A (典型值) ；
三、工作過程說明
1、上電后檢測水位信號，當“低水位”開關無信號時，紅色LED 亮，進入停售狀態；黃色LED 亮顯示
正在造水；當“低水位”開關有信號時，綠色LED亮，進入正常售水狀態。
2、正常售水狀態下，待售狀態默認顯示為：0.00 元和0.00L ，此時可通過投幣或刷卡兩種方式取水。
3、投幣取水：
待售狀態下且刷卡區無卡時，可通過投幣器投入5 角或1 元硬幣進行取水，當有硬幣投入時，蜂嗚器短鳴
提示投幣有效，LED上顯示投入的累計幣值和對應應該售出的水量，（當次累計投幣值不得超過4元）；
投幣完成后，可通過出水按鍵來選擇出水，出水過程中可通過對應暫停按鍵暫停出水，在暫停出水狀態下，
可通過再次按下出水按鍵恢復出水，直至應出水量出完為止，整個出水過程中，金額和水量對應的遞減，
直至零時結束，出水過程中不能進行投幣。（投幣或暫停5 分鐘內沒有動作將在5 分鐘后自動清除金額和
對應出水值）
4、刷卡取水：待售狀態下且無硬幣投入時，可通過刷卡進行取水，將感應卡放入刷卡區內，自動讀卡，
讀卡成功時，蜂嗚器短嗚提示刷卡有效，LED上顯示首次扣款后的卡內余額值，出水量為0.00，此時可通
過出水按鍵來選擇出水，出水時，出水量累加，余額遞減，當取水完成時，按暫停鍵停止出水后，將卡拿
開。出水過程中如卡內余額不足單次扣款值，將自動以0.1 元每次扣款，當卡內余額小于0.1 元時，控制
器自動停止出水，并由蜂嗚器間斷報警提示余額不足。卡拿開后，控制器自動進行待售狀態。
四、參數讀取與設置
當拔動開關打下來時，進行參數設置狀態，參數設置狀態可對相應參數進行讀取和修改，控制器上可
修改的參數為8 個。進入設置狀態時，默認選顯示的參數1，此時可通過出水1、暫停1 按鍵進行參數類
型選擇，出水1 為參數類型上翻，暫停1為參數類型下翻，當選定要選擇的參數類型時，長按出水1按鍵
兩秒，進入對應參數修改狀態，此時，出水1為參數值+1，暫停1為參數值-1，當參數設定完成后，長按
出水1 鍵兩秒，退出參數修改狀態。1-8 號參數分別為，水價、流量計類型、沖洗間隔時間、臭氧間隔時
間、夜景燈開時間點、夜景燈關時間點、刷卡時單次扣款額度，累計投幣金額，具體參數描述如下：
參數 1 水價
參數范圍：1-100 單位： 分/L
參數2 流量計類型
參數范圍：1-3 1對應440脈沖/L，2對應450脈沖/L，3對應1000脈沖/L
參數3： 沖洗間隔時間
參數范圍：1-24 單位： 小時
參數4： 臭氧殺菌間隔時間
參數范圍：1-24 單位： 小時
參數5： 夜景燈開時間點
參數范圍：0-23 對應的小時值
參數6： 夜景燈關時間點
參數范圍：0-23 對應的小時值
參數7： 刷卡單次扣款額度
參數范圍：1-3 1對應單次扣0.1 元，2對應單次扣0.5 元，3對應單次扣1元
參數8： 累計投幣值
參數范圍：0-999999 對應的投幣值=顯示值/2（元）
注：所有參數可通過RS232 通訊線由電腦設置，其中系統時間和控制器讀卡密碼只能過來
電腦進行設置。
五、發貨信息及方式
1、發貨清單：
控制器、產品說明書、接線圖、票據。
2、發貨方式：款到發貨，快遞。
六、售后服務
1、自產品售出之日起，硬件正常使用下出現故障，保修一年，保修期后只收取維修成本費用；
2、提供免費遠程電話、網絡在線技術支持。
|
