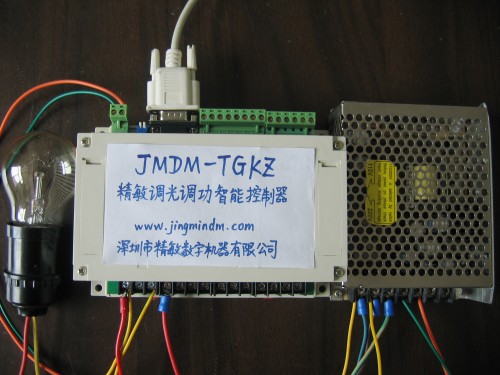

JMDM-TGKZ調光調功調壓智能控制器說明書
一、 功能簡介
JMDM-TGKZ是深圳市精敏數字機器有限公司自主研發的一款工業級高性能調光、調壓、調功智能控制器。該控制器有8路高速數字量信號輸入，3路8位20KHZ的PWM信號輸出、8路可控制硅斬波輸出，最大輸出電流為5A；有1路串口通信接口可與JMDM系列其它功能的控制板組合使用構成大的控制系統，也可與電腦、觸摸屏聯網實現上位機遠程控制；用單片機的C語言編程(keil C)，有斷電數據記憶和串口通信功能，具有防雷擊、抗強電磁干擾、穩定可靠、性價比高、使用簡便的特點，可實現對(0V~220V)交流電壓的調壓、調功控制。可靈活應用在各種自動控制場合，如舞臺燈光調光控制、戶外景觀燈調光控制；發熱絲調壓、調功；PWM輸出控制比例閥、變頻器等負載。
二、 技術參數及特性
1.工作電源：AC18V或DC24V；有過壓保護以及雷擊靜電保護功能；
2.采用8051工業級的單片機；采用硬件高速運算，具有高速穩定等特點；
3.輸入：8路高速光電隔離數字量輸入，可用于外接各種傳感器（如外接光電式，電容式，電感式，霍爾式等各種傳感器）實現開關量的檢測控制；
4.輸出：
1）3路高速（20KHZ）八位PWM輸出：可用于控制比例閥，舵機，變頻器等外部負載；
2）8路可控制硅斬波輸出：可控硅斬波控制采用了高速邏輯運算芯片，穩定可靠；作為8路調光、調壓、調功輸出通道，可控制電壓范圍為（0V~220V）交流，輸出最大電流是5A，可外接燈光，發熱絲等負載實現調光、調壓、調功功能；
5.精確時間運算及控制：系統帶有并行時鐘芯片，編程可實現年、月、日、時、分、秒的精確時間運算及控制；
6.系統穩定性：采用特有的抗高頻干擾電路,工作穩定可靠，其中每路可控硅輸出都有全光電隔離、過壓保護電路、專用的觸發電路；可抗雷擊以及靜電沖擊；有看門狗功能，有死機自動復位功能；
7.存儲空間：32K的程序空間，32K的數據空間；

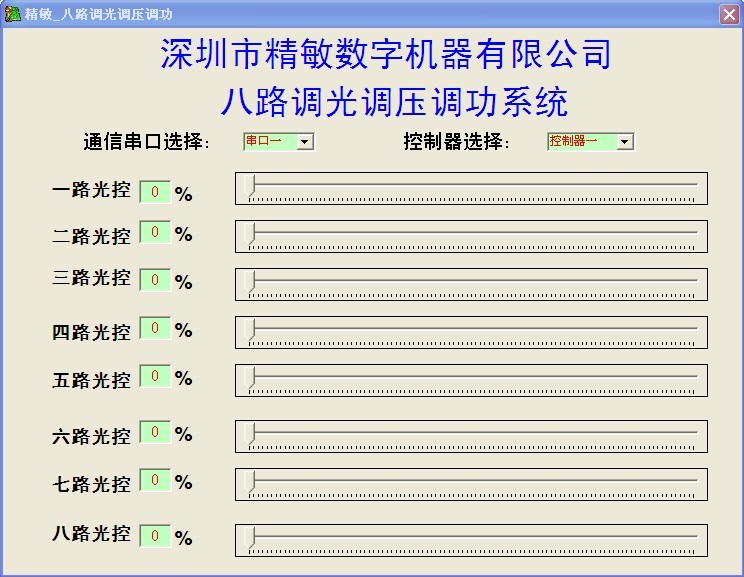

8.通信接口：1路RS232（抗15千伏靜電沖擊）；可直接通過串口下載程序實現獨立控制；或與上位機如與電腦、觸摸屏通信而實現遠程控制、上位機監控；
9.豐富的可擴展性：可通過RS485接口與精敏其它系列的控制板組網通信，完成其它諸如步進伺服控制、模擬量輸入輸出、數字量輸入輸出等多種功能的大型控制系統；
10.簡單需求用RS232通信，電腦與控制器之間是一對一的關系，通信距離最大10米；
11.復雜需求可以采用RS485通信，電腦與控制器之間是一對多的關系；通信距離最大可達1千米左右,每個控制器可以設定不同的地址，一臺電腦最多可控制255個控制器；
12.安裝尺寸：本控制器采用一體化緊湊型設計，使用便利的固定孔安裝，也可用導軌安裝：外殼尺寸：長×寬×高為：154mm×126mm×60mm；
三、用途
1、可控制燈光作調光使用，也可控制發熱絲作調壓、調功使用；
2、可外接傳感器作開關量信號檢測；
3、可用PWM輸出控制比例閥、變頻器等負載；
四、使用函數庫說明
4.1.時間設置函數
static unsigned char sec,min,hou,day,mon,Data,year;//
設置時暫存時間變量定義：秒，分，天，月，日，年；
static unsigned char sec_data,min_data,hour_data,day_data,mon_data,year_data;//
讀取時暫存時間變量定義：秒，分，小時，日期，月份；
void Init1302(void);//時鐘芯片初始化；
void Get_time(void);//一次性讀取時鐘數據；
void SetTime(void); //一次性設置時鐘數據；
4.2.數據保存、讀取函數
4.2.1. unsigned char Byte_Read(unsigned int add);//數據讀取；
如：now_count= Byte_Read (0x904F,1); //將0x904F地址的內容讀到變量now_count中
4.2.2. void Byte_Program(unsigned int add, unsigned char ch);//數據保存；
如：Byte_Program (0x904F, now_count, 1 ); //將變量now_count的值保存到0x804F
4.2.3. void Sector_Erase(unsigned int add);//擦除地址add的值；
4.3 數字量檢測讀取函數
.4.3.1. IN1、IN2、IN3、IN4、IN5、IN6、IN7、IN8;//數字量輸入1到數字量輸入8；
.4.3.2. void io_init( );//數字量輸出復位函數；
void out_bit(unsigned char num,bit value)；//數字量輸出函數；
.4.3.3. PWM輸出地址編程：
#define PWM1 XBYTE[0xA001]://第一路PWM輸出
#define PWM2 XBYTE[0xA002]://第二路PWM輸出
#define PWM3 XBYTE[0xA003]://第三路PWM輸出
比如說PWM1=50，對應到實際輸出就是PWM2輸出占空比為50%的方波。
4.4.可控硅調光輸出
#define KKGTG1 XBYTE[0xA801]；//第一路可控硅調光輸出；
#define KKGTG2 XBYTE[0xA802]；//第二路可控硅調光輸出；
#define KKGTG3 XBYTE[0xA803] ；//第三路可控硅調光輸出；
#define KKGTG4 XBYTE[0xA804]；//第四路可控硅調光輸出；
#define KKGTG5 XBYTE[0xA805] ；//第五路可控硅調光輸出；
#define KKGTG6 XBYTE[0xA806]；//第六路可控硅調光輸出；
#define KKGTG7 XBYTE[0xA807] ；//第七路可控硅調光輸出；
#define KKGTG8 XBYTE[0xA808]；//第八路可控硅調光輸出；
KKGTG3=200；則第三路可控硅調光輸出全部打開；
KKGTG3=000；則第三路可控硅調光輸出全部關閉；
KKGTG3=100；則第三路可控硅調光輸出打開相位是90度,燈亮度為全部打開時的一半。
五、 訂購信息
控制板、電子版資料（包括編程軟件、應用范例、編程手冊）、說明書、安裝螺釘；發貨方式：快遞。
六、 售后服務
1、自產品售出之日起,硬件正常使用下出現故障,保修一年，保修期后只收取維修成本費用；因自然力、人為損壞、未按說明使用、不恰當的操作、拆修,或超出使用范圍的濫用等造成的故障,不在保修范圍內。
2、變壓器、串口通信線等贈品或附屬品屬于易耗品,不在保修范圍。
3、技術支持：提供遠程電話、網絡在線技術支持。
