燈光控制器 沙盤模型控制器 工業級串口控制器 40路繼電器（晶體管）輸出
串口控制40路繼電器燈光控制/沙盤模型控制
JMDM-COM40MR/MT工業級串口控制器可獨立或串口控制40路繼電器（晶體管）輸出，可用于通用燈光、沙盤模型、LED彩條燈LED燈光LED彩條、汽缸電磁閥控制、電源開關、音視頻開關等，還可級聯或RS485組網實現多路信號控制。
JMDM系列I/O串口控制可輕松實現多路燈光、電源、音頻或視頻開關、門禁開關、家電開關等數字量信號的實時狀態監測和控制，穩定可靠高性價比。
電腦RS232串口控制繼電器輸出控制板器，可控制8~40路繼電器輸出。提供配套軟件，提供通信協議，客戶可二次開發！
JMDM-20DIOV2MR數字量12入8路繼電器出；
JMDM-28DIOMR數字量16入12路繼電器出；
JMDM-40DIOMR數字量20入20路繼電器出；
JMDM-COM40MR數字量0入40路繼電器出；
本產品研發制造商：深圳市精敏數字機器有限公司
一、產品簡介

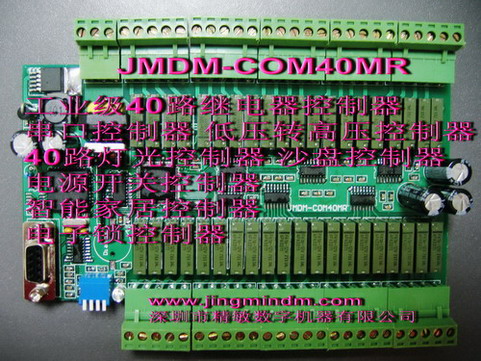

JMDM-COM40MR串口控制繼電器（晶體管）板是深圳市精敏數字機器有限公司自主研發的一款高可靠、多功能、通用型工業級控制器，可用于串口控制多路繼電器（晶體管）的輸出。可以2種模式工作：實時模式：通過電腦串口發送控制命令(可以是ASCII碼或字符串)給控制器，在電腦上位機界面上實時控制繼電器的輸出；程序模式：通過電腦串口下載控制程序到控制器，控制器保存程序，并根據程序和時間等邏輯獨立控制繼電器輸出。
1、工業級別40路繼電器輸出控制器，可實現串口控制40路燈光的控制；

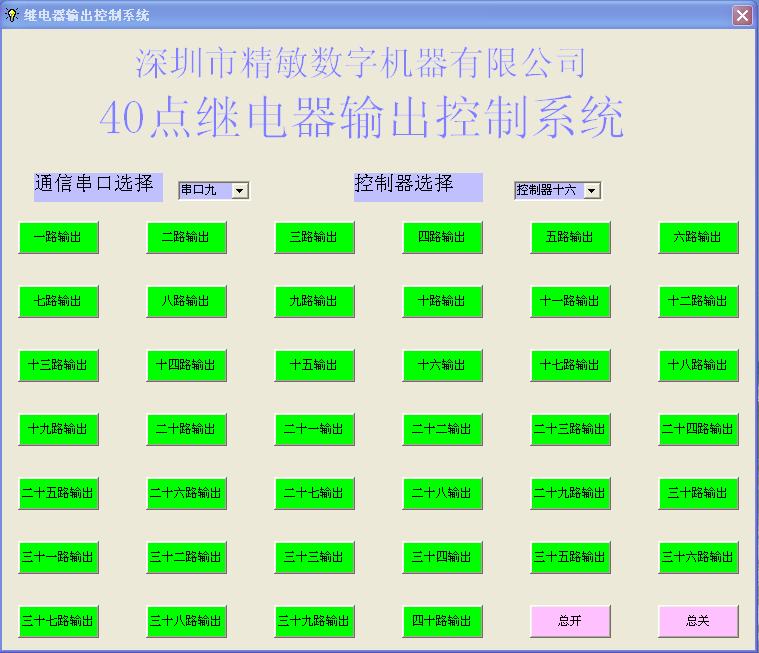

2、可獨立控制或通過電腦上位機界面串口控制；
3、支持多臺級聯近距離控制；
4、支持多臺RS485組網遠程控制；
5、支持通過電腦上位機界面實時監控40路以上多臺組網控制的多路輸出；
6、使用PC串口控制，輕松實現多路燈光、電源、音頻或視頻開關、門禁開關等數字量信號的實時狀態監測和控制！是燈光、沙盤模型控制的最佳方案！
二、性能參數
1)工作電源：
JMDM-COM40MR：交流9/18V或直流12/24V；
JMDM-COM40MT：交流9/18V或直流12/24V；
3)主控芯片：8位高性能單片機加高速高穩定FPGA可編程陣列電路；
4)程序及數據存儲器：32K程序存儲器,用于存放數據，30K數據存儲器也可以用來保存數據，斷電數據不丟失；
6)輸出：
JMDM-COM40MR：40路光電隔離繼電器輸出，輸出電壓為0～220V，最大輸出電流為5A， 輸出口狀態可回讀；
JMDM- COM40MT：40路光電隔離晶體管輸出，集電極開路輸出形式，輸出電壓為24/12V，最大輸出電流為4A，輸出口狀態可回讀 7）系統穩定性：采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，死機自啟動時間在1ms之內；
8）接口：1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或文本顯示器等外設通信；可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
9）工作狀態指示燈：1個LED燈。一般用于顯示控制器的運行狀態；
10）外殼安裝尺寸：180mm*125mm*47mm；可用導軌安裝或用螺釘固定安裝。
內部控制板尺寸：長×寬×高為：172mm×125mm×28mm；
三、用途
1、用于各種集散型控制系統；
2、用于各種遠程控制系統；
3、可用于樓宇、廣告等燈光控制，電廠控制，自動化車間的大中型控制項目;
4、可用作遠程IO模塊；
5、可用于計算機控制各種外圍設備。
6、可用于各種沙盤、建筑、橋梁等模型的控制。
四、功能描述
1、JMDM-RS232串口控制器用于繼電器（或晶體管）的開啟和關閉。
2、上位機（PC機或主PLC）通過串口連接到本控制器后，向控制器發送一串ASCII代碼指令即可控制某個（或全部）繼電器打開或關閉，完全不必要考慮繼電器的硬件電路上選擇、驅動等問題。比如，串口輸入O(002, 1)則第2號繼電器通電吸合；串口輸入“O(012, 0)”，則第12號繼電器失電斷開。
3、串口控制器和控制主機之間距離可以通過485總線延長，最長組網可以達到一千米；
4、單個串口控制器可以獨立控制40路繼電器(或晶體管)的開啟和關閉。通過地址編碼，在延時1秒許可的情況下，一個串口最多可以尋址、控制100塊串口控制器，構成一個由4000個輸出點的大系統。
6、可提供串口通信協議以及VB通信源程序，贈送VB通過RS232串口操作控制器的演示程序或代為開發專用程序。
7、控制器有四個撥動開關，可以設定從（0-16）號控制器的地址,也可用軟件編程設定控制器地址和撥動開關的用途。
8、控制器帶有系統時鐘，可以用定時控制繼電器的通斷。
9、本繼電器控制器配有工控級別外殼，美觀大方，方便安裝。
