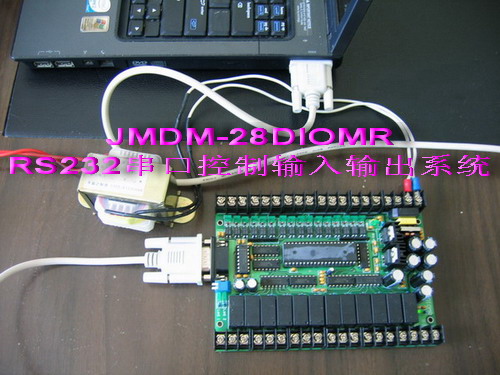

串口控制12路繼電器（晶體管）輸出板 28點工業級高可靠單片機控制板 RS232串口控制器 步進電機控制器 繼電器氣缸電磁閥控制器 精密轉速控制 精密運動控制 精密機械加工控制器
包括晶體管輸出(JMDM-28DIOMT)和繼電器輸出(JMDM-28DIOMR)兩種
本產品研發制造商：深圳市精敏數字機器有限公司
一、特性
1.8位高性能單片機作為主控制芯片，64K程序存儲器，也可以用來保存數據，斷電數據不丟失；
2.16路光電隔離數字量輸入，NPN輸入形式，輸入電流為10mA；其中有兩路可作中斷源用于計數；
3.工作電源：
JMDM-28DIOMR: 12V交流電或直流電，標準功率為10W；
JMDM-28DIOMT：9V交流電，外圍驅動電源：12V或24V交流電。
4.輸出形式：
JMDM-28DIOMR：12路繼電器輸出，輸出電壓為0~220V，最大輸出電流為5A， 輸出口狀態可回讀；
JMDM-28DIOMT：12路光電隔離數字量輸出，集電極開路輸出形式，輸出電壓為24/12V，最大輸出電流為1A， 輸出口狀態可回讀；
5.系統采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，無死機現象；
6.有兩盞LED燈顯示工作狀態，LED燈和撥碼開關是復用的，也可用來設置兩個參數；

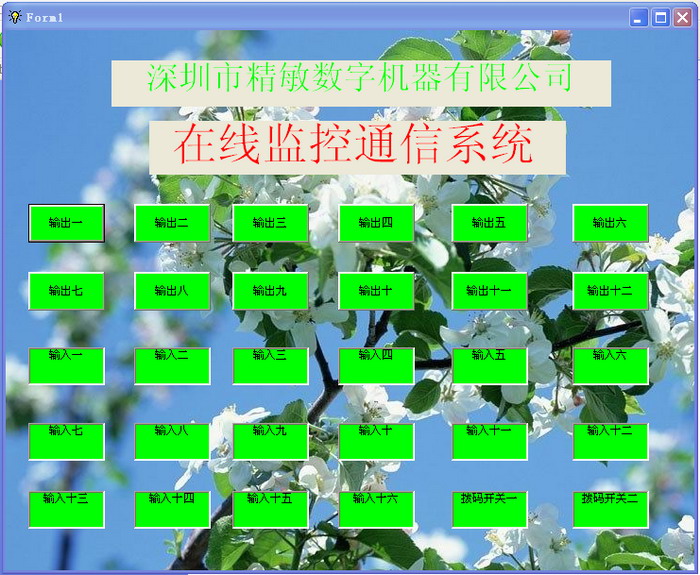

7.有1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或觸摸屏等外設通信；
8.可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
9.緊湊型 (適合任何尺寸的機箱) ，PCB尺寸：155mm*110mm；
10.用Keil C 或匯編編程；
二、規格
1.工作溫度：-10~+65°C；
2.儲存溫度：-20~+80°C ；
3.濕度：5~95% 無凝結 ；
4.功耗(無外部設備):+9V@0.5A(典型值) ；
三、用途
1.可用于各種28個點以內的控制系統，可控制氣缸，電磁閥，繼電器，步進電機，可外接光電式，電容式，電感式，霍爾式等各種傳感器；
2.可用于替代28點以內的PLC用于各種控制場合（如各種機器控制）；
3.可用于單片機學習和試驗。
四、JMDM-28DIOMR/MT應用：
JMDM-28DIOMR/MT以其出色的多功能、穩定可靠性、高性價比，成為業內廣受客戶喜愛的一款28點單片機控制器，廣泛應用在多種場合。
（一）可采用RS232串口控制步進電機等應用；步進電機控制應用案例如下：
1、串口通訊自動化設備
2、自動化質量檢測儀
3、生產線智能檢測系統
4、定長控制系統
5、候車崗亭廣告牌自動切換系統
6、精密轉速控制、精密運動控制、精密機械加工等場合。
（二）可采用RS-485總線作為各個控制板之間的通信載體,最多可由255個控制板構成一個由4080個輸入點，3060個輸出點的大系統；可采用電腦或主PLC作為主控制單元。RS-485 總線型遠程測控系統應用案例如下：
1、用于各種集散型控制系統；
2、用于各種遠程測控系統；
3、可用于燈光控制，電廠控制，自動化車間的大中型控制項目;
4、可用作遠程IO模塊;
5、可用于電腦集中控制。
