工業級高可靠高精度10路模擬量10路數字量工業控制器 RS232串口控制模擬量數字量輸入輸出系統 高精度模擬量控制器 串口控制模擬量系統 JMDM-10AIO10DIO

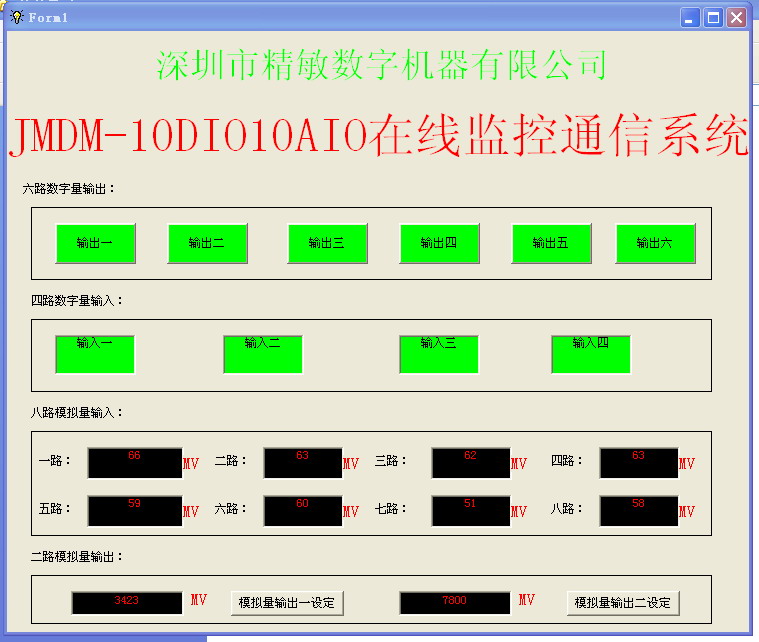

JMDM-10DIO10AIO在線監控通信系統 JMDM串口控模擬量系統 電腦PC串口控制模擬量、數字量系統 單片機控制系統
研發制造商：深圳市精敏數字機器有限公司
一、JMDM-10DIO10AIO串口控制模擬量數字量系統簡介

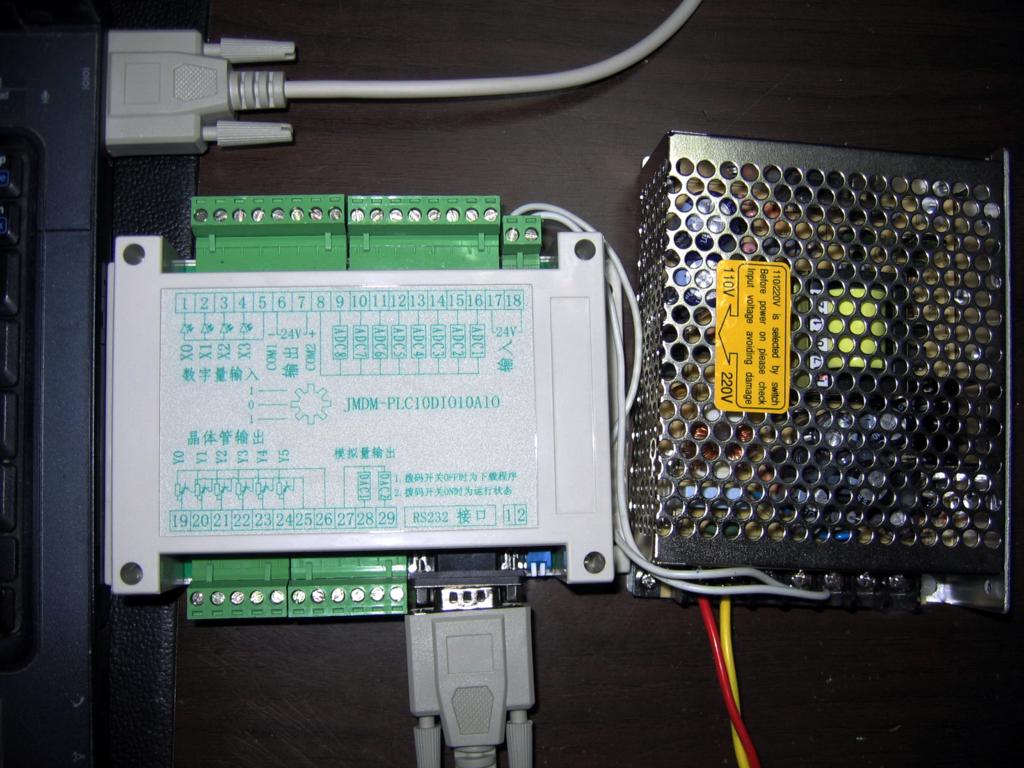

JMDM-10DIO10AIO串口控制模擬量數字量輸入輸出控制系統，是深圳市精敏數字機器有限公司自主研發的工業級高可靠性單片機控制系統，采用JMDM-10DIO10AIO工業控制器，以模擬量控制為主要特征，又可簡稱為JMDM-10DIO10AIO在線監控通信系統、JMDM RS485/232串口控制模擬量系統。實現了利用電腦串口在線監控數字量和模擬量輸入的狀態；實時控制模擬量的輸出和數字量的輸出，支持通過RS232串口進行功能擴展I/O點數、A/D、D/A點數，可用于電腦串口實現控制模擬量、數字量信號的學習、實驗及各種工業應用。
二、JMDM-10DIO10AIO控制器技術參數及功能特性
1、采用特有的抗高頻干擾電路,工作穩定可靠,其中每路模擬量輸入和模擬量輸出都有過壓保護電路,可抗雷擊以及靜電沖擊；
2、工作電源：交流18V或直流24V，有過壓保護以及雷擊靜電保護功能；
3、采用最新型高速C8051系列單片機；
4、程序存儲空間64K, 數據存儲空間32K (采用了完美的鐵電存儲技術)；
5、輸入輸出量分數字量部分和模擬量部分：
全光電隔離數字量（I/O）部分：
4路輸入：輸入電壓是12V～24V,輸入電流10MA，NPN型(低電平有效)；
6路輸出：輸出電壓是12V/24V,輸出電流是4A,NPN型；
高精度高速度（12位）模擬量部分：
8路輸入:0～10V電壓輸入,可定做成0～5V電壓輸入形式或0～20MA電流輸入形式；有過壓保護以及雷擊靜電保護；
2路輸出：0～10V電壓輸出,輸出電流是20MA,也可定做成0～5V電壓輸出；有過壓保護以及雷擊靜電保護。
6、RS232接口：2路標準RS232串口通信接口,具有以下優點:
可支持同時和兩個外圍設備或主控制器(電腦或PLC)進行通信；
支持I/O、A/D、D/A的功能擴展，方便了各種多路數字量、模擬量控制需求；
7、電路板制作采用了貼片式焊接,穩定可靠。
8、簡單需求用RS232通信，電腦與控制器之間是一對一的關系，通信距離最大10米；
9、復雜需求可以采用RS485通信，電腦與控制器之間是一對多的關系；通信距離最大可達1千米左右,每個控制器可以設定不同的地址，一臺電腦或主控PLC最多可控制255個控制器。
三、應用案例
1、串口通訊自動化設備;
2、自動化質量檢測儀;
3、生產線智能檢測系統;
4、各種模擬量信號的采集控制,如溫度,壓力，濕度，電流，電壓信號的采集控制;
5、模擬量信號的輸出控制,如比例閥控制,模擬量控制變頻器等。
