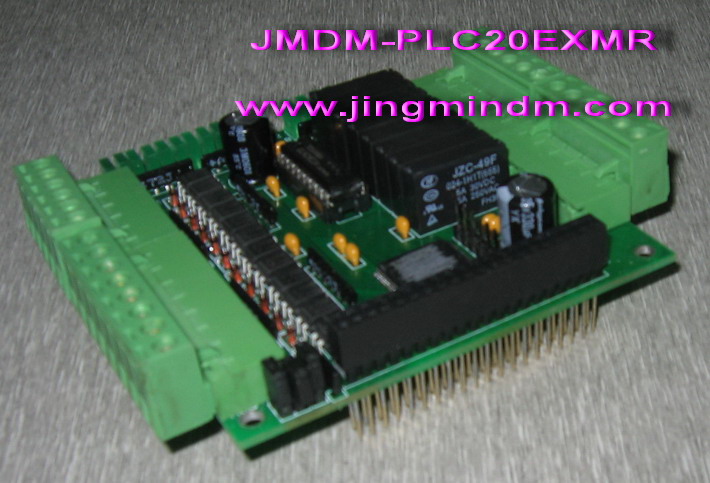

JMDM-PLC20 繼電器型PLC擴展板

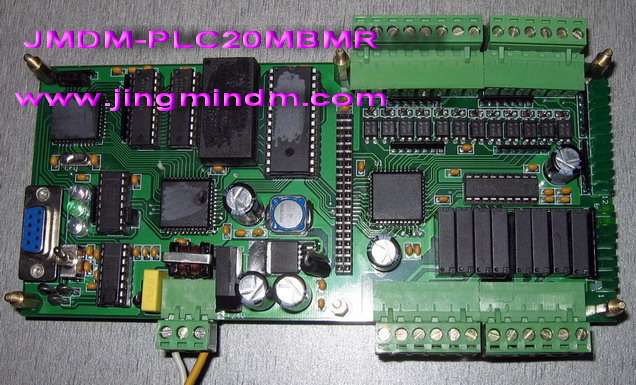

JMDM-PLC20 繼電器型PLC主板

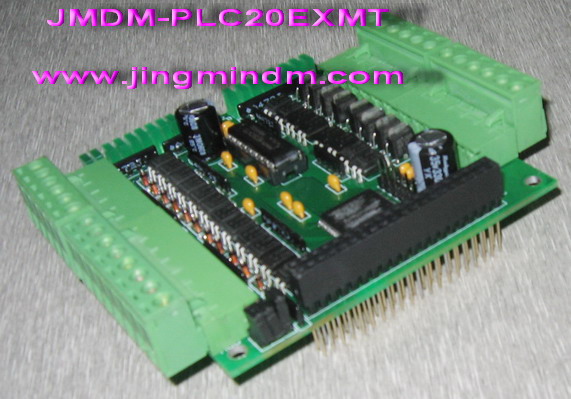

JMDM-PLC20 晶體管型PLC擴展板

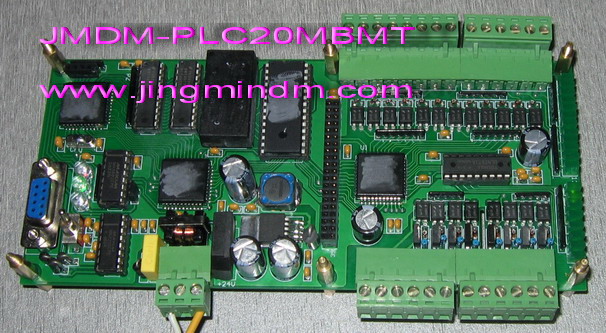

JMDM-PLC20 晶體管型PLC主板
功能介紹：
○ 編程軟件兼容日本三菱FXGP_WIN-C梯形圖軟件,在應用中等同于三菱的FX1N；
○ 工作電源AC18V或DC24V,帶有防雷擊保護電路；
○ 主板有20路I/0輸入輸出，其中輸入12路，輸出8路（有繼電器輸出和晶體管輸出兩種型號）；
○ 本機采用高性能進口工業級芯片設計，可適應高電磁干擾的工業環境(250A放電焊接場合正常工作)；
○ 高速運算，基本指令每步0.5uS
○ 通信接口有RS232(抗15千伏靜電沖擊)；
○ 有擴展接口，擴展板有12路數字量輸入，8路數字量輸出（有繼電器輸出和晶體管輸出兩種型號），
一個主板最多可以與五個擴展板通信構成120點(72點輸入，48點輸出)的大系統；
○ 程序寄存器達6000步。
○ 內部繼電器總計有1536點，帶有特殊功能繼電器和保持用繼電器；
○ 定時器256點
○ 計數器200點
○ 數據寄存器256點
○ 有系統時鐘功能；
○ 編程語言采用梯形圖；
○ 采用循環掃描工作方式
○ 容易安裝使用便利的固定孔安裝,一體化緊湊型設計外形尺寸為:
主板： 長×寬×高為: 190mm×85mm×28mm；
擴展板：長×寬×高為: 90mm×85mm×28mm；
○ 采用了外置的看門狗電路及輸入輸出全光電隔離及嚴格的高頻濾除特性，使系統穩定可靠工作。
○ 可以在線監控，方便調試程序和故障診斷；

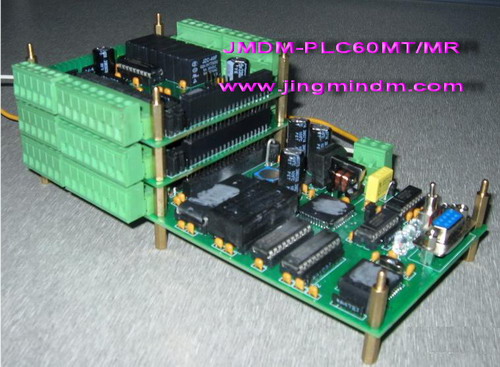

○ JMDM-PLC120 可編程控制器是最多可構成120路數字量輸入輸出的中小型可編程控制器（PLC）,是一種性價比較高的PLC。
它是為了滿足市場對120路以下低價格、高性能PLC的需求而設計的。可靈活運用在各種工業自動控制場合,如冶金、化工、塑料、輕紡、食品、包裝等行業中的生產機械、工業流水線、各種機床的工業控制設備中。它可直接用三菱梯形圖軟件編程,方便了客戶使用。
1、本系統需要單一24V直流電電源或18V交流電供電, 帶有防雷擊保護電路；
2、本系統編程時選用的PLC型號是FX1N；
3、本系統主板串口旁邊有三個指示燈，分別是電源指示燈(紅色)，運行指示燈(綠燈)，故障指(紅色)；
3、主板左側有一撥動開關，撥動開關打上去時為運行狀態，此時運行指示燈點亮，打下去時為下載程序狀態，此時運行指示燈熄滅；
4、輸入為NPN型，低電平有效；
5、繼電器輸出型輸出為繼電器常開輸出形式，最大工作電流為5A，最大工作電壓為220V；晶體管輸出型輸出為晶體管常開輸出形式，最大工作電流為5A，最大工作電壓為直流24V。

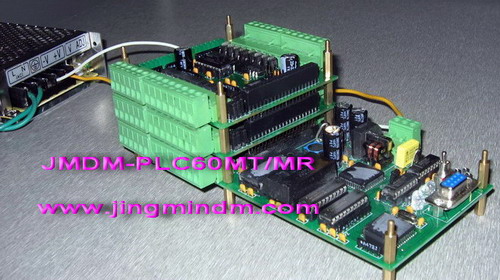

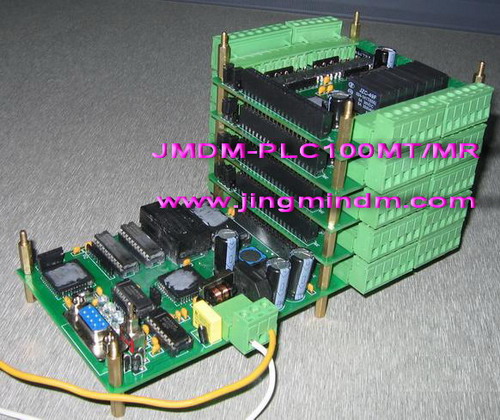

6、主板與擴展板之間的電氣聯結采用40芯排插連接，最多可聯5塊擴展板構成120點的大系統；主板與擴展板之間的物理聯結為銅螺柱連接；
7、可以在線監控，方便調試程序和故障診斷；
8、容易安裝使用便利的固定孔安裝,一體化緊湊型設計外形尺寸為:
主板： 長×寬×高為: 190mm×85mm×28mm；
擴展板：長×寬×高為: 90mm×85mm×28mm；
9、給這個控制器下載程序時要選擇范圍設定，比如0—5000步；最多不超過6000步；
PLC該產品功能非常穩定，抗干擾力極強，適合各種環境惡劣的工業場合：
1）防雷擊； 2）抗15KV靜電沖擊； 3）在變頻器工作的200KW電磁輻射場合可以正常工作； 4）在250A放電的引弧焊接場合都可以 正常穩定工作！
