宇泰科技UTEK系列轉換器是標準RS232/RS485/RS422轉換器，完成串口RS232轉RS485/RS422之間的電氣轉換，可將最大通訊距離延長到1200米（4000英尺）。RS232/485/422因其獨特的電器性能，可靠的應用于主控機之間、主控機與單片機或外設之間構成點到點、點到多點遠程多機通信網絡，實現多機應答通信，可以靈活選擇并可以內部集成浪涌保護功能、靜電釋放保護，具有光電隔離、抗雷擊功能，確保適合現有的操作軟件和接口硬件，具有即插即用，透明傳輸，安全靠等特點；適用于各種工業、民用場合。
原理說明
RS232接口是一種用于近距離(最大30－60米)、慢速度、點對點通訊的通訊協議，在RS232中一個信號只用到一條信號線，采取與地電壓參考的方式，因而在長距離傳輸后，發送端和接收端地電壓有出入，容易造成通訊出錯或速度降低。
RS485/422接口采用不同的方式：每個信號都采用雙絞線(兩根信號線)傳送，兩條線間的電壓差用于表示數字信號。例如把雙絞線中的一根標為A(正)，另一根標為B(負)，當A為正電壓(通常為+5V)，B為負電壓時(通常為0)，表示信號“1”；反之，A為負電壓，B為正電壓時表示信號“0”。RS485/422允許通訊距離可達到1200米，采用合適的電路可達到2.5MB/s的傳輸速率。

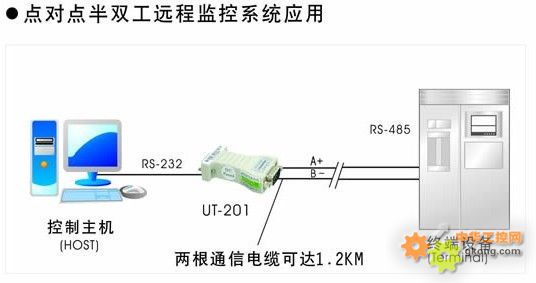

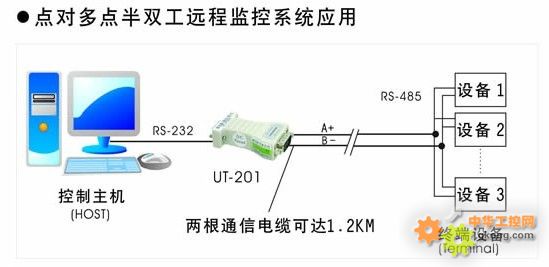

RS422與RS485采用相同的通訊協議，但有所不同：RS422通常作為RS232通訊的擴展，它采用兩根雙絞線，數據可以同時雙向傳遞(全雙工)。RS485則采用一根雙絞線，輸入輸出信號不能同時進行(半雙工)，RS485可用于多點通訊，一條信號線上可連接多個設備，它通常采用主/從結構。
光電隔離
在某些工業控制領域，由于現場情況十分復雜，各個節點之間存在很高的共模電壓。雖然RS485接口采用的是差分傳輸方式，具有一定的抗共模干擾的能力，但當共模電壓超過RS485接收器的極限接收電壓，即大于+12V或小于-7V時，接收器就再也無法正常工作了，嚴重時甚至?xí)䶮龤酒蛢x器設備。
解決此類問題的方法是通過DC-DC將系統電源和RS485收發器的電源隔離;通過光耦將信號隔離，徹底消除共模電壓的影響。實現此方案的途徑可分為：
(1)用光耦、帶隔離的DC-DC、RS485芯片構筑電路;
(2)使用二次集成芯片，如PS1480、MAX1480等。
注意事項
1、在長距離傳輸中，一定要使用用雙絞線
2、作為全雙工接線時，為了防止信號的反射和干擾，需在線路的終端接一個匹配電阻（參數為120歐姆1/4W）
|
