背景:電力行業為了保證數據的安全性,組建私域網將有取代公網傳輸數據的趨勢.
 解決方案:
針對于小范圍的電力設備采用Maxstream公司的XBEE模塊組建一個mesh網,這個網絡里有一個協調器和若干個路由器/終端,這里的路由器/終端可以完成2個功能,既可以做路由器也可以作為終端設備.在需要采集數據的設備上,由采集板采集所需數據,然后和XBEE模塊通過路由器/終端的UART口通訊,將采集到的數據發送給協調器端.由于終端同時具有路由器的功能,所以一個終端的數據可以通過其它的終端的路由最終傳遞到協調器那一端.

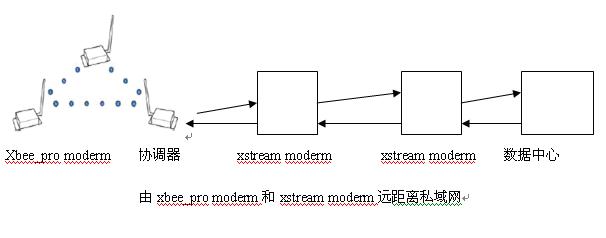

由于很多電力設備之間的距離或者電力設備距離數據處理中心較遠,全部使用xbee或者xbee_pro不經濟,所以可以采用XSTREAM模塊來實現傳輸距離的擴展.將xstream模塊的uart和做協調器的xbee模塊的交叉接在一起,在數據接收中心也使用XSTREAM模塊接收數據.這樣就實現了通訊距離的擴展.雖然XSTREAM模塊不能支持自動組網功能,但是它支持級跳功能,所以也可以實現更長距離的通訊,這樣便實現了對于電力數據的采集和傳輸,將xbee或者xbee_pro組成的網絡內設備的信息傳到采集中心,實現數據的采集和監控.
|
