UN 332-5HF00-0AB0
產品描述：
訂貨號：UN 332-5HF00-0AB0
8通道模擬量輸出，分辨率電壓輸出12位，電流輸出11位；
精度高，成本低；
支持環境溫度范圍大；
|
技術參數 |
|
電流損耗 |
從背板總路線消耗電流 |
100mA |
|
從負載電壓L+消耗電流（空載） |
340mA |
|
功耗 |
6W |
|
模擬量輸出通道 |
8 |
|
負載電壓L+額定值 |
24V |
|
屏蔽電纜長度，最大 |
200m |
|
電壓輸出，短路電流保護 |
可以 |
|
電壓輸出，最大短路電流 |
25mA |
|
電流輸出，最大開路電壓 |
18V |
|
負載阻抗 |
電壓輸出時，最小 |
1KΩ |
|
電流輸出時，最大 |
500Ω |
|
輸出量程： 電壓 |
±10V，0~10V，1~5V |
|
電流 |
±20mA，0~20 mA，4~20 mA |
|
D/A轉換精度 |
12位 |
|
轉換時間（每個通道） |
最大0.8ms |
|
建立時間 |
阻性負載 |
0.1ms |
|
感性負載 |
3.3ms |
|
容性負載 |
0.5ms |
|
輸出間的串擾 |
＞40dB |
|
|
|
|
運行極限
（整個溫度范圍） |
電壓輸出 |
±0.5% |
|
電流輸出 |
±0.6% |
|
診斷中斷 |
|
|
組錯誤顯示 |
紅色指示燈 |
|
隔離 |
通道與背板之間 |
有 |
|
通道和負載電壓L+之間 |
有 |
|
前連接器 |
40針 |
|
尺寸（長 X 寬 X 高） |
40 x 125 x 120 |
|
凈重 |
272g |
|

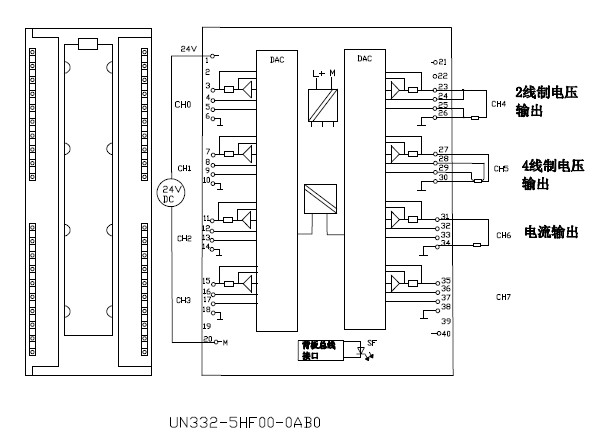

接線圖 |
|
|
