■產品描述：UN 223-1PH22-0XA0
★擴展模塊具有與CPU相同的設計特點,通過總路線互相連接
★高密度輸入模塊可供選擇,增強擴展能力,節省成本
★模塊品種多,用戶可以根據實際需要選擇16和32點的輸入/輸出模塊進行靈活組態 |
|
|
|
|
|
技術規范
|
電氣參數 |
|
從+5VDC消耗電流 |
80Ma |
|
功耗 |
3W |
|
數字量輸入點數 |
8 |
|
輸入電壓范圍 |
21~28VDC |
|
邏輯“0”電壓范圍 |
0~5VDC |
|
邏輯“1”電壓范圍 |
15~30VDC |
|
輸入延時(最大) |
4.5ms |
|
信號輸入類型 |
PNP/NPN |
|
光電隔離(從現場到邏輯) |
500VAC, 1分鐘 |
|
電纜長度(屏蔽) |
500m |
|
數字量輸出點數 |
8 |
|
輸出類型 |
繼電器 |
|
隔離 |
繼電器 |
|
電壓范圍 |
20.4~28.8VDC |
|
額定電流 |
0.75A |
|
燈負載 |
200W |
|
觸電機械壽命 |
10,000,000 |
|
觸電機械壽命(額定負載電壓) |
100,000 |
|
電纜長度(屏蔽) |
500m |
|
電纜長度(非屏蔽) |
150m |
|
訂貨號 |
UN 223-1PH22-0XA0 |
|
尺寸和重量 |
|
尺寸（長 X 寬 X 高） |
71.2×80×62 |
|
凈重 |
165g |
|

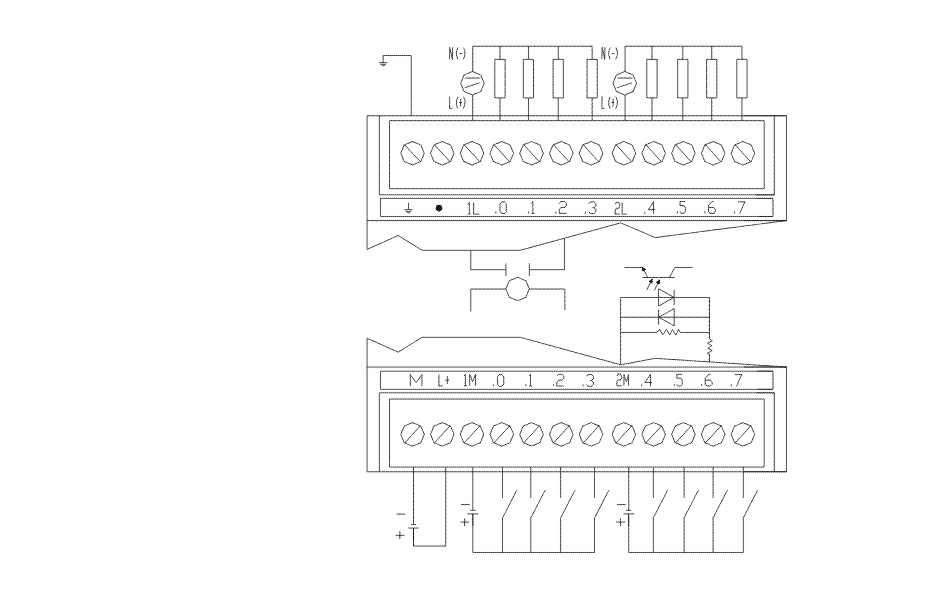

接線圖 |
|
|
|
|
|
|
|
|
|
