■產品描述：UN231-7PD22-0XA0
★UN 200熱電阻、熱電偶擴展模塊使用簡單，易于編程，具有極高的溫度測量精度
★能連接多種標準熱電阻溫度傳感器和7種標準熱電偶;
★高密度輸入模塊可供選擇,增強擴展能力,節省成本
★熱電偶模塊允許連接微小的模擬量信號 |
|
|
|
|
|
技術規范
|
電氣參數 |
|
從+5VDC消耗電流 |
87mA |
|
從L+消耗電流 |
60mA |
|
功耗 |
1.8W |
|
模擬量輸入點數 |
4 |
|
輸入類型 |
浮地熱電偶 |
|
共模抑制 |
>120dB@120V AC |
|
線回路電阻（最大） |
100Ω |
|
模塊刷新周期 |
405 ms |
|
數據字格式 |
-27648 ~ 27648 |
|
輸入范圍 |
類型 E,J,K,N,R,S,T |
|
分辨率 |
15+1符號位 |
|
測量原理 |
Sigma→delta |
|
基本誤差 |
0.1%FS |
|
隔離(現場側到邏輯) |
>3000V |
|
24VDC提供電壓范圍 |
20.4 ~ 28.8V DC |
|
訂貨號 |
UN231-7PD22-0XA0 |
|
尺寸和重量 |
|
尺寸（長 X 寬 X 高） |
71.2×80×62 |
|
凈重 |
210g |
|

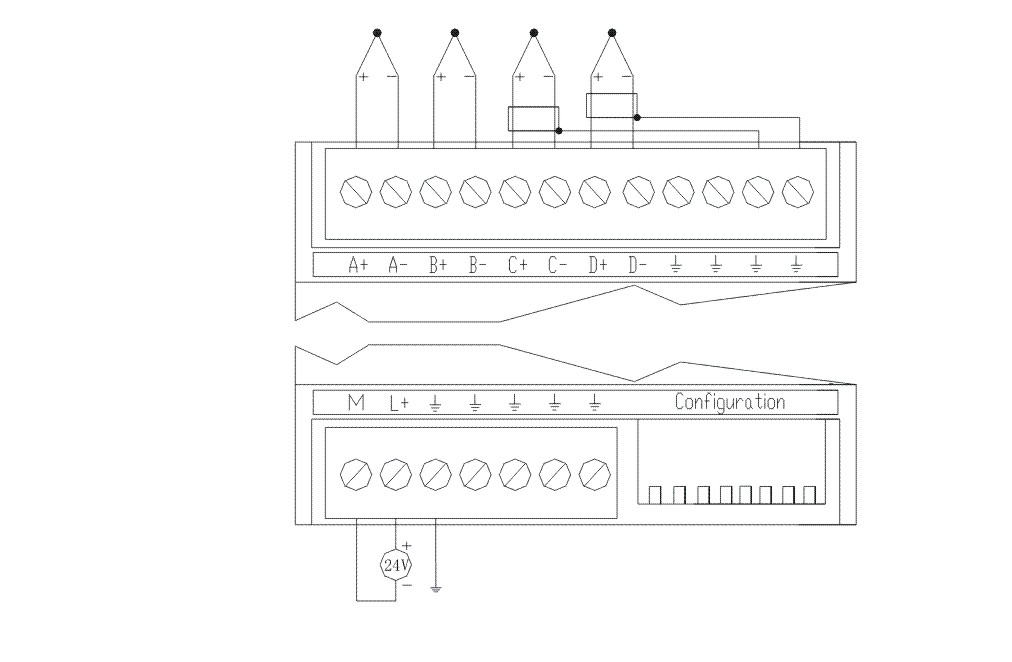

接線圖 |
|
|
|
|
|
|
|
|
|
