特 點 ◎ 可同時顯示單相電壓、電流、工頻
◎ 可同時顯示單相電壓、電流、工頻任意兩種
◎ 可同時顯示 三相電流或電壓
◎ 測量范圍1999，紅色數碼管顯示
◎ 工作電流AC 110/220V 50/60Hz
一. 型號及含義
二、交流多參數測量
| 型號 |
測量參數 |
輸入電壓 |
輸入電流 |
測量不準確度 |
輸入極限 |
|
TE-SE□1A |
單相電流、電壓、工頻 |
0-600V |
5A |
±0.5%F.S±2Digit |
1.2F.S |
|
TE-SE□3B |
三相電流 |
|
5A |
±0.5%F.S±2Digit |
1.2.F.S |
|
TE-SE□3C |
三相電壓 |
0-600V |
|
±0.5%F.S±2Digit |
1.2.F.S |
三、技術參數
|
測量項目 |
電壓、電流、工頻 |
|
輸入方式 |
單端方式 |
|
A/D轉換 |
雙重積分 |
|
測量速度 |
約2.5次/秒 |
|
頻率范圍 |
45∽400Hz (僅對交流 ) |
|
溢出顯示 |
“-1”or“1” |
|
顯示方式 |
紅色數碼管（14.mmH） |
|
極性顯示 |
只顯示“-” |
|
電源 |
AC110V/220V 50Hz/60Hz |
|
功耗 |
≤4.5VA |
|
耐壓 |
AC 1500V 1min |
|
絕緣電阻 |
DC 500V≥100MΩ |
|
重量 |
Abt.500g |

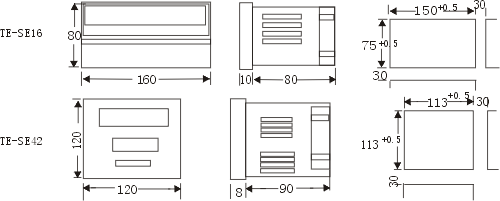

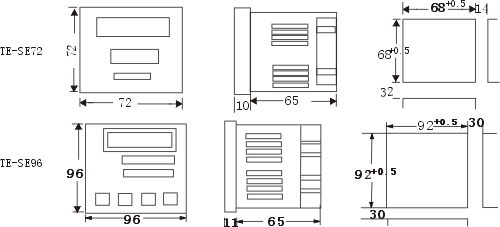

四、外形及開孔尺寸

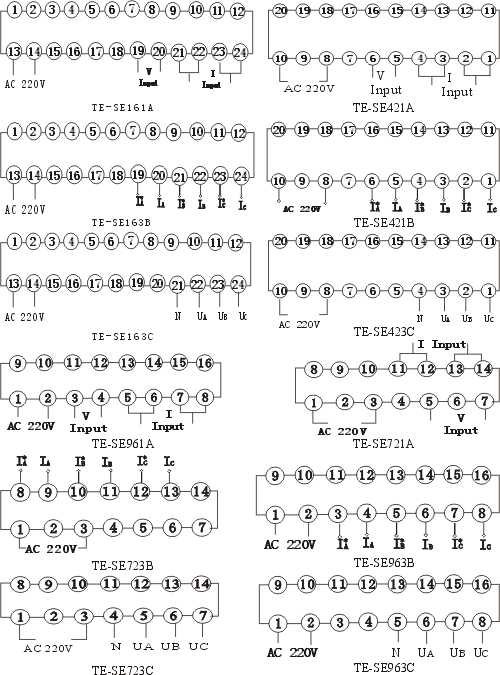

五、接線圖
(此接線圖僅供參考,具體接線以?xún)x表機殼標簽為準)
六、使用保存注意事項
-
使用前 ,儀表需通電予熱15分鐘.
-
適宜使用環境溫度0～+50℃,相對濕度85%以下.
-
本儀表校準時間間隔為一年.
-
若輸入信號伴隨高頻干擾,應在線里用高頻過濾器.
-
輸入導線不宜過長.如被測信號輸出端與儀表距離不能縮短,請用雙絞屏蔽線,屏蔽層與信號低端相連.
-
若長期存放未使用,請每三個月通電一次,通電時間不少于4小時.
