   4路全光電隔離數字量輸入、16路晶體管輸出的工業級單片機串口控制器

一、簡介
JMDM-4DI16DO控制器是深圳市精敏數字機器有限公司自主研發的高可靠工業級控制器，可用于4路數字量輸入、16路數字量輸出的控制，具體可實現如下功能：
1、獨立控制模式：在電腦上編好程序，下載到控制器后，控制器根據程序進行獨立控制，實現輸入輸出的邏輯和時序控制。

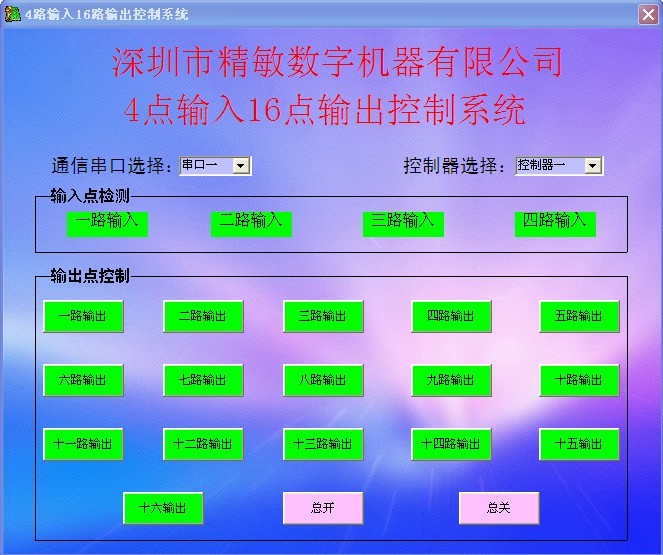

2、PC串口監控模式：運行電腦上的上位機串口控制軟件，即可通過電腦串口發送命令（可以是ASCII碼或字符串），實時監控4路輸入點、16路晶體管輸出狀態、控制或讀取輸入點的輸入狀態數據；
在各類民用、工業場合具有十分廣泛的應用價值，具有抗強電磁干擾、防雷擊、穩定可靠的特征，可適用于各種環境惡劣的工業、民用場合，以優異的性能表現和高性價比贏得廣大客戶的推崇和喜愛。
二、使用說明
1、根據說明書所附接線圖連接好控制器和設備之間的接線、電腦和控制器之間的串口通信線；
2、仔細檢查無誤后，連接好控制器的電源；
3、安裝隨產品附送的Keil C編程軟件，安裝隨產品附送的STC-ISP.EXE程序下載軟件；
4、學習范例程序，學會操作單片機C語言程序和輸入輸出庫函數；
三、功能描述
JMDM-4DI16DO控制器可通過RS232或RS485通信接口直接采集輸入點狀態或直接控制輸出點輸出。
（一） 獨立控制使用說明
1、采集輸入點狀態的范例指令：
判斷第1個輸入點是否有輸入的指令：   If(IN1==0)  then
  判斷第4個輸入點是否有輸入的指令：   If(IN4!=0)  then
2、控制輸出點狀態的范例指令：
開啟第1路晶體管的輸出的指令：   out_bit(1,1);
關斷第1路晶體管的輸出的指令：   out_bit(1,0);
開啟第5五路晶體管的輸出的指令：   out_bit(5,1);
關斷第5路晶體管的輸出的指令：   out_bit(5,0);
（二） 串口控制使用說明
1、串口控制器和控制主機之間距離可以通過 485總線延長，最長組網可以達到一千米；
2、控制主機和從機之間距離可延長：串口控制器和控制主機之間距離可以通過485總線延長，最長組網可以達到一千米；
3、獨立控制或組網控制：可通過RS232或RS485獨立控制；也可通過地址編碼，在延時1秒許可的情況下，一個串口最多可以尋址、控制100塊控制器，構成一個由400個輸入點，1600個輸出點的大系統。
4、支持客戶二次開發：提供豐富的范例供客戶二次開發參考，獨立控制模式：可提供C51編程范例程序；串口控制模式：可提供串口控制通信協議、上位機源碼。
5、系統時鐘精準時間控制：帶系統時鐘，可實現精準的定時、時序控制。
四、性能參數
1、工作電源：12V或24V，交直流通用；
2、主控芯片：8位高性能單片機加高速高穩定FPGA可編程陣列電路；
3、程序及數據存儲器：均為32K，程序存儲器可用于存儲程序和數據；數據存儲器用來保存數據，斷電數據不丟失；
4、輸入輸出：
JMDM-4DI16DOMT：4路光電隔離數字量輸入，16路光電隔離晶體管輸出，集電極開路輸出形式，輸出電壓為24/12V，最大輸出電流為4A，輸出口狀態可回讀；
5、系統穩定性：采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，死機自啟動時間在1ms之內；
6、通信接口：1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或文本顯示器等外設通信；可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
7、時間控制：1個時鐘芯片，在編程時可為系統提供實時時鐘；
8、工作狀態指示燈：1個LED燈，一般用于顯示控制器的運行狀態；
9、工控級別外殼，美觀大方，方便安裝，可用導軌安裝或用螺釘固定安裝。
五、、用途
1、用于各種集散型控制系統；
2、用于各種遠程控制系統；
3、可用于樓宇、廣告等燈光控制，電廠控制，自動化車間設備的電磁閥、汽缸等大中型控制項目；
4、可用作遠程IO模塊；
5、可用于計算機控制各種外圍設備；
6、可用于各種沙盤、建筑、橋梁等模型的控制；
7、可用于紅外開關、感應門、自動門的控制；
8、用于機械控制和輸入輸出的邏輯時序控制，其功能優于20點的PLC。
六、訂購信息
控制器、編程下載線(附送)、電子版資料（包括KEILC軟件及教程、應用范例、說明書及接線圖）、發貨方式：快遞。
七、售后服務
自產品售出之日起，硬件正常使用下出現故障，保修一年，保修期后只收取維修成本費用；
提供電話、網絡在線技術支持。

買家必讀：
控制器的標配工作電源：12V直流或12V交流，24V直流或18V交流(AC雙9V)，請在購買時說明。
