熱電偶信號采集隔離測量八路信號RS485/232
http://m.sharifulalam.com 2013-04-16 11:38 來源：深圳市順源科技有限公司
目前比較成熟研發并銷售的技術和產品有：DC-DC模塊電源IC（包括定、寬電壓輸入輸出、帶短路保護及高電壓輸出等系列）、 ISO系列直流模擬信號隔離放大轉換IC（包括磁電、光電隔離技術）、ISO系列交流信號、溫度、壓力、頻率、位移、真有效值信號隔離放大器IC、ISO 系列傳感器信號采集、模數（AD）/數模（DA）轉換等模擬信號隔離放大器、變送器、配電器、安全隔離柵等高品質產品，產品品種達2000多種，國內外客戶3000多家。產品技術擁有十多項國家專利權和軟件著作權，產品質量獲得ISO9001-2000質量認證、電磁兼容CE認證、SGS環保認證，深圳市技術監督局檢驗合格等多項認定證書，公司是《廣東省電源行業協會》副會長單位、《深圳市科技經濟一體化》定點服務單位、《深圳市長沙商會》副會長單位、《慧聰網品牌戰略聯盟》合作單位等。隨著順源公司不斷的發展壯大及市場客戶需求，我司竭誠以"客戶的滿意"來體現"我們的價值"為發展目標，不斷推出高質量高性能高穩定性的新技術和產品，以滿足廣大客戶的需求，同時也回報各界新老客戶的支持與厚愛。
產品特點及典型應用
● 八路熱電偶信號采集、隔離轉換成RS485 或RS232 輸出
● 測量精度優于0.05%,可以程控校準模塊精度
● 內部一路DS18B20溫度傳感器用于熱電偶冷端補償
● 低成本、小體積模塊化設計方便桌面或導軌安裝使用
● J/ K/ T/ E/ R/ S/ B 型熱電偶輸入
● 溫度信號測量、監視和控制
● RS-232/485 總線工業自動化控制系
● 工業現場信號隔離及長線傳輸
● 熱電偶信號隔離轉換及長線傳輸
● 模擬信號A/D轉換、調整及遠程變送
● 小信號的測量
● 工業現場數據的獲取與記錄
● 用戶可編程設置輸入范圍
● 寬電源供電范圍：8 — 50VDC
● 信號輸入 / 輸出之間隔離耐壓3000VDC
● 支持 Modbus RTU 通訊協議
● 醫療、工控產品開發
SY AD08T系列產品實現傳感器和主機之間的信號采集，用以檢測模擬信號或控制遠程設備。通過軟件的配置，可用于多種傳感器類型，包括：模擬信號輸入，模擬信號輸出，和數字信號輸入/輸出，SYAD08T系列產品可應用在 RS-232/485總線工業自動化控制系統，熱電偶信號的測量、監視和控制，小信號的測量以及工業現場信號隔離及長線傳輸等。

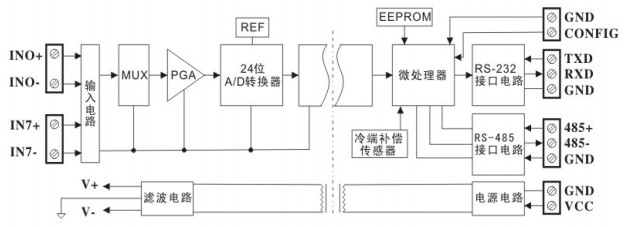

多量程高精度熱電偶信號采集模塊應用圖
SYAD08T系列模塊，通訊方式采用ASCII字符通訊 協議或MODBUS RTU通訊協議，其指令集兼容于ADAM模塊，波特率可由用戶設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。產品包括電源隔離，輸入輸出信號隔離、線性化，A/D轉換和RS-485串行通信。每個串口最多可接256只。
SYAD08T系列產品按工業標準設計、制造，信號輸入/輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍‐ 45℃～+85℃。
SYAD08T系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。
SYAD08T系列產品可以測量各種傳感器信號，包括熱電阻，熱電偶，應變片等，具體選型請參看不同型號產品所支持的類型編碼。
多量程高精度熱電偶信號采集模塊尺寸圖
SYAD08T 功能簡介
SYAD08T 為八路信號隔離采集模塊，可測量J/ K/ T/ E/ R/ S/ B 型熱電偶信號。
1、 模擬信號輸入
24位采集精度，產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。
熱電偶輸入斷線檢測、線性補償和冷端溫度補償。通過發送一個簡單的斷線檢測命令，即可知道熱電偶是否斷線。模塊內部有各種熱電偶的線性數據，當采集熱電偶信號時，模塊根據不同類型熱電偶進行線性補償，還可以根據當前環境溫度進行冷端溫度補償。如果需要，用戶可以自行編程校準冷端溫度。
2、 通訊協議
通訊接口：模塊有1路標準的RS-485通訊接口和一路RS-232通訊接口。
通訊協議：支持兩種協議，ASCII字符協議和MODBUS RTU通訊協議。可通過編程設定使用那種通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。
數據格式：10位。1位起始位，8位數據位，1位停止位。
通訊地址（00H~FFH）和波特率（300bps、600 bps、1200 bps、2400 bps、4800 bps、9600 bps、19200 bps、38400bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。
通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于70mS。
